EDI Electrical Enclosures

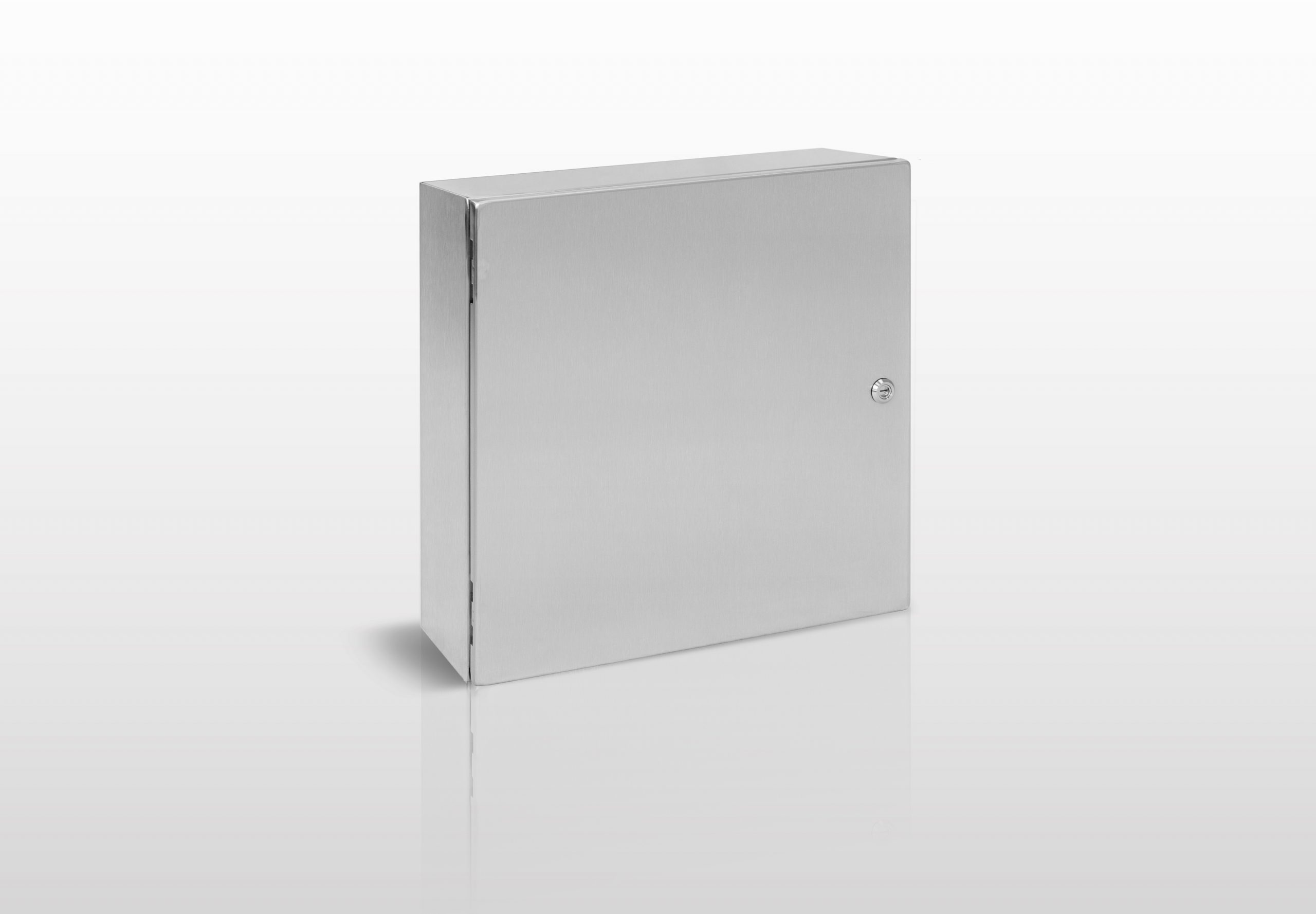

NEMA Quarter Turn, 1 (304 STAINLESS STEEL) SINGLE DOOR ENCLOSURE WITH QUARTER TURN LATCHES

SERIES Q1S

• Suitable for housing electrical or electronic controls, instrumentation, and related wiring
• Contemporary design with concealed hinges and quarter turn latches allows for easy access to internal components
• Designed for indoor use where protection from falling dust, dirt, oil, and water is not a requirement

• NEMA Type Quarter Turn, 1
• CSA Type Quarter Turn, 1
• UL Type Quarter Turn, 1

TRY OUR CONFIGURATOR

• Fabricated from 14-gauge 304 stainless steel with spot or stitch welded construction
• Door is secured with concealed hinges and one or more stainless steel quarter turn latches
• Includes a removable 12 gauge steel sub plate
• Door gasket is seamless foam-in-place polyurethane
• Ground studs are included on both the door and enclosure body
• Enclosure exterior is polished to a #4 finish
• Sub plate is finished in a white polyester powder coating over a phosphated surface

———————
• CSA File: 111860
• UL File: E304861

Q1S.pdf

wdt_ID	PART NUMBER	HEIGHT	WIDTH	DEPTH	WEIGHT
1	Q1S121206	12	12	6	18,13
2	Q1S121208	12	12	8	20,29
3	Q1S121210	12	12	10	22,44
4	Q1S121212	12	12	12	24,60
5	Q1S121606	12	16	6	22,65
6	Q1S121608	12	16	8	25,16
7	Q1S121610	12	16	10	27,68
8	Q1S121612	12	16	12	30,19
9	Q1S122006	12	20	6	27,16
10	Q1S122008	12	20	8	30,03
11	Q1S122010	12	20	10	32,91
12	Q1S122012	12	20	12	35,78
13	Q1S122406	12	24	6	31,68
14	Q1S122408	12	24	8	34,91
15	Q1S122410	12	24	10	38,14
16	Q1S122412	12	24	12	41,37
17	Q1S161206	16	12	6	22,97
18	Q1S161208	16	12	8	25,49
19	Q1S161210	16	12	10	28,00
20	Q1S161212	16	12	12	30,52
21	Q1S161606	16	16	6	28,71
22	Q1S161608	16	16	8	31,58
23	Q1S161610	16	16	10	34,46
24	Q1S161612	16	16	12	37,33
25	Q1S161616	16	16	16	43,07
26	Q1S162006	16	20	6	34,44
27	Q1S162008	16	20	8	37,68
28	Q1S162010	16	20	10	40,91
29	Q1S162012	16	20	12	44,14
30	Q1S162016	16	20	16	50,60
31	Q1S162406	16	24	6	40,18
32	Q1S162408	16	24	8	43,77
33	Q1S162410	16	24	10	47,36
34	Q1S162412	16	24	12	50,95
35	Q1S162416	16	24	16	58,13
36	Q1S163006	16	30	6	48,88
37	Q1S163008	16	30	8	53,01
38	Q1S163010	16	30	10	57,14
39	Q1S163012	16	30	12	61,27
40	Q1S163016	16	30	16	69,53
41	Q1S201206	20	12	6	27,69
42	Q1S201208	20	12	8	30,57
43	Q1S201210	20	12	10	33,44
44	Q1S201212	20	12	12	36,31
45	Q1S201606	20	16	6	34,65
46	Q1S201608	20	16	8	37,88
47	Q1S201610	20	16	10	41,11
48	Q1S201612	20	16	12	44,35
49	Q1S201616	20	16	16	50,81
50	Q1S202006	20	20	6	41,61
51	Q1S202008	20	20	8	45,20
52	Q1S202010	20	20	10	48,79
53	Q1S202012	20	20	12	52,38
54	Q1S202016	20	20	16	59,56
55	Q1S202020	20	20	20	66,74
56	Q1S202406	20	24	6	48,56
57	Q1S202408	20	24	8	52,51
58	Q1S202410	20	24	10	56,46
59	Q1S202412	20	24	12	60,41
60	Q1S202416	20	24	16	68,31
61	Q1S202420	20	24	20	76,21
62	Q1S203006	20	30	6	59,09
63	Q1S203008	20	30	8	63,58
64	Q1S203010	20	30	10	68,07
65	Q1S203012	20	30	12	72,56
66	Q1S203016	20	30	16	81,54
67	Q1S203020	20	30	20	90,51
68	Q1S203606	20	36	6	69,53
69	Q1S203608	20	36	8	74,55
70	Q1S203610	20	36	10	79,58
71	Q1S203612	20	36	12	84,61
72	Q1S203616	20	36	16	94,66
73	Q1S203620	20	36	20	104,72
74	Q1S241206	24	12	6	32,59
75	Q1S241208	24	12	8	35,82
76	Q1S241210	24	12	10	39,05
77	Q1S241212	24	12	12	42,28
78	Q1S241606	24	16	6	40,76
79	Q1S241608	24	16	8	44,35
80	Q1S241610	24	16	10	47,95
81	Q1S241612	24	16	12	51,54
82	Q1S241616	24	16	16	58,72
83	Q1S242006	24	20	6	48,94
84	Q1S242008	24	20	8	52,89
85	Q1S242010	24	20	10	56,84
86	Q1S242012	24	20	12	60,79
87	Q1S242016	24	20	16	68,69
88	Q1S242020	24	20	20	76,59
89	Q1S242406	24	24	6	57,12
90	Q1S242408	24	24	8	61,43
91	Q1S242410	24	24	10	65,74
92	Q1S242412	24	24	12	70,04
93	Q1S242416	24	24	16	78,66
94	Q1S242420	24	24	20	87,28
95	Q1S243006	24	30	6	69,48
96	Q1S243008	24	30	8	74,33
97	Q1S243010	24	30	10	79,17
98	Q1S243012	24	30	12	84,02
99	Q1S243016	24	30	16	93,72
100	Q1S243020	24	30	20	103,41
101	Q1S243606	24	36	6	81,74
102	Q1S243608	24	36	8	87,13
103	Q1S243610	24	36	10	92,52
104	Q1S243612	24	36	12	97,90
105	Q1S243616	24	36	16	108,68
106	Q1S243620	24	36	20	119,45
107	Q1S301606	30	16	6	49,77
108	Q1S301608	30	16	8	53,90
109	Q1S301610	30	16	10	58,03
110	Q1S301612	30	16	12	62,16
111	Q1S301616	30	16	16	70,42
112	Q1S302006	30	20	6	59,78
113	Q1S302008	30	20	8	64,27
114	Q1S302010	30	20	10	68,76
115	Q1S302012	30	20	12	73,25
116	Q1S302016	30	20	16	82,22
117	Q1S302020	30	20	20	91,20
118	Q1S302406	30	24	6	69,79
119	Q1S302408	30	24	8	74,64
120	Q1S302410	30	24	10	79,48
121	Q1S302412	30	24	12	84,33
122	Q1S302416	30	24	16	94,03
123	Q1S302420	30	24	20	103,72
124	Q1S303006	30	30	6	84,90
125	Q1S303008	30	30	8	90,28
126	Q1S303010	30	30	10	95,67
127	Q1S303012	30	30	12	101,06
128	Q1S303016	30	30	16	111,83
129	Q1S303020	30	30	20	122,60
130	Q1S303606	30	36	6	99,91
131	Q1S303608	30	36	8	105,83
132	Q1S303610	30	36	10	111,76
133	Q1S303612	30	36	12	117,68
134	Q1S303616	30	36	16	129,53
135	Q1S303620	30	36	20	141,38
136	Q1S362006	36	20	6	70,52
137	Q1S362008	36	20	8	75,55
138	Q1S362010	36	20	10	80,58
139	Q1S362012	36	20	12	85,60
140	Q1S362016	36	20	16	95,66
141	Q1S362020	36	20	20	105,71
142	Q1S362406	36	24	6	82,36
143	Q1S362408	36	24	8	87,75
144	Q1S362410	36	24	10	93,13
145	Q1S362412	36	24	12	98,52
146	Q1S362416	36	24	16	109,29
147	Q1S362420	36	24	20	120,07
148	Q1S363006	36	30	6	100,22
149	Q1S363008	36	30	8	106,14
150	Q1S363010	36	30	10	112,07
151	Q1S363012	36	30	12	117,99
152	Q1S363016	36	30	16	129,84
153	Q1S363020	36	30	20	141,69
154	Q1S363606	36	36	6	117,98
155	Q1S363608	36	36	8	124,44
156	Q1S363610	36	36	10	130,90
157	Q1S363612	36	36	12	137,37
158	Q1S363616	36	36	16	150,30
159	Q1S363620	36	36	20	163,22
160	Q1S422406	42	24	6	95,23
161	Q1S422408	42	24	8	101,15
162	Q1S422410	42	24	10	107,08
163	Q1S422412	42	24	12	113,00
164	Q1S422416	42	24	16	124,85
165	Q1S422420	42	24	20	136,71
166	Q1S423006	42	30	6	115,83
167	Q1S423008	42	30	8	122,30
168	Q1S423010	42	30	10	128,76
169	Q1S423012	42	30	12	135,22
170	Q1S423016	42	30	16	148,15
171	Q1S423020	42	30	20	161,08
172	Q1S423606	42	36	6	136,34
173	Q1S423608	42	36	8	143,34
174	Q1S423610	42	36	10	150,34
175	Q1S423612	42	36	12	157,35
176	Q1S423616	42	36	16	171,35
177	Q1S423620	42	36	20	185,36
178	Q1S482406	48	24	6	107,80
179	Q1S482408	48	24	8	114,27
180	Q1S482410	48	24	10	120,73
181	Q1S482412	48	24	12	127,19
182	Q1S482416	48	24	16	140,12
183	Q1S482420	48	24	20	153,05
184	Q1S483006	48	30	6	131,15
185	Q1S483008	48	30	8	138,16
186	Q1S483010	48	30	10	145,16
187	Q1S483012	48	30	12	152,16
188	Q1S483016	48	30	16	166,17
189	Q1S483020	48	30	20	180,17
190	Q1S483606	48	36	6	154,41
191	Q1S483608	48	36	8	161,95
192	Q1S483610	48	36	10	169,49
193	Q1S483612	48	36	12	177,03
194	Q1S483616	48	36	16	192,11
195	Q1S483620	48	36	20	207,19
196	Q1S602406	60	24	6	132,95
197	Q1S602408	60	24	8	140,49
198	Q1S602410	60	24	10	148,03
199	Q1S602412	60	24	12	155,57
200	Q1S602416	60	24	16	170,66
201	Q1S602420	60	24	20	185,74
202	Q1S603006	60	30	6	161,79
203	Q1S603008	60	30	8	169,87
204	Q1S603010	60	30	10	177,95
205	Q1S603012	60	30	12	186,03
206	Q1S603016	60	30	16	202,19
207	Q1S603020	60	30	20	218,35
208	Q1S603606	60	36	6	190,54
209	Q1S603608	60	36	8	199,16
210	Q1S603610	60	36	10	207,78
211	Q1S603612	60	36	12	216,40
212	Q1S603616	60	36	16	233,63
213	Q1S603620	60	36	20	250,87
214	Q1S722406	72	24	6	158,10
215	Q1S722408	72	24	8	166,72
216	Q1S722410	72	24	10	175,33
217	Q1S722412	72	24	12	183,95
218	Q1S722416	72	24	16	201,19
219	Q1S722420	72	24	20	218,43
220	Q1S723006	72	30	6	192,44
221	Q1S723008	72	30	8	201,59
222	Q1S723010	72	30	10	210,75
223	Q1S723012	72	30	12	219,91
224	Q1S723016	72	30	16	238,22
225	Q1S723020	72	30	20	256,54
226	Q1S723606	72	36	6	226,68
227	Q1S723608	72	36	8	236,37
228	Q1S723610	72	36	10	246,07
229	Q1S723612	72	36	12	255,77
230	Q1S723616	72	36	16	275,16
231	Q1S723620	72	36	20	294,55
	PART NUMBER	HEIGHT	WIDTH	DEPTH	WEIGHT
